Camera Link™ 接口 300 万像素(3M) 和 500 万像素(5M) 相机
Camera Link™ I/F 3M / 5M
概要
ID3M系列为采用300万像素（3M像素）SONY Pregius传感器IMX265的Camera Link™接口兼容相机；ID5M系列则采用500万像素（5M像素）的SONY Pregius传感器IMX264。这些相机支持分辨率为12位的图像输出。

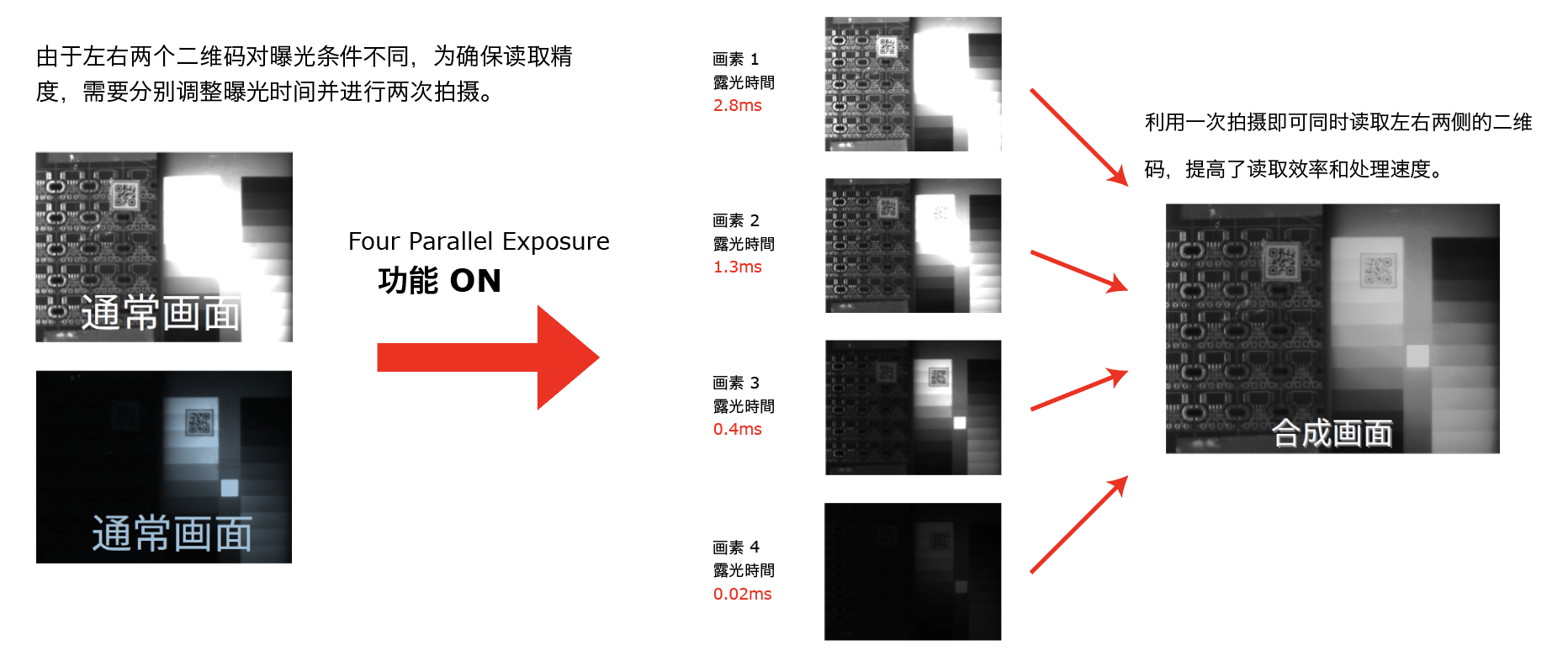

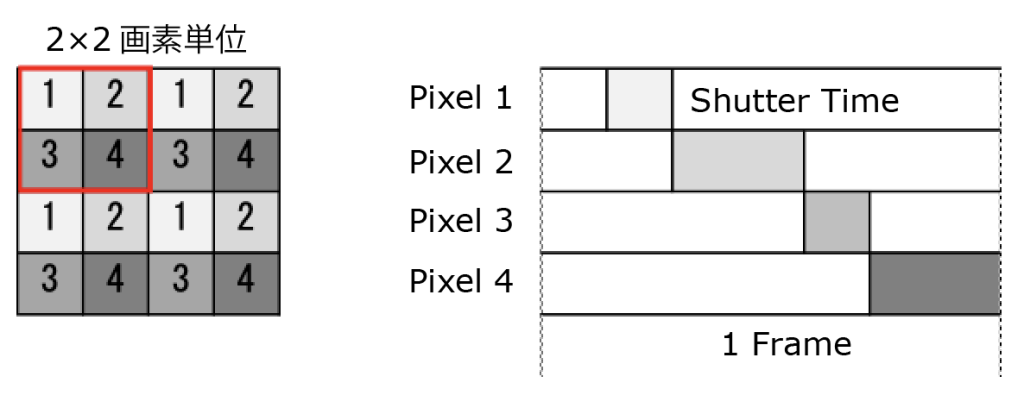

此外，ID3M2B/C-CL型号具备QUAD Shutter Control功能。
 |
 |
| ID5MB-CL | ID5MB-CL背面 |
产品特性
| 型号 | SONY300万像素(3M) ID3MB-CL(黑白) ID3MC-CL(彩色) |
SONY320万像素(3M2) ID3M2B-CL(黑白) ID3M2C-CL(彩色) |
SONY500万像素(5M) ID5MB-CL(黑白) ID5MC-CL(彩色) |
|---|---|---|---|
| 输出接口 | Camera Link Base or PoCL Base | ||
| 图像传感器 | 全局快门SONYIMX265 | Global Shutter SONY IMX900 | 全局快门SONYIMX264 |
| 图像圈 | 1/1.8英寸Φ8.91毫米 | Φ5.81mm | 2/3英寸Φ11.09毫米 |
| 像素单元尺寸 | 3.45μm x 3.45μm | 2.25μm x 2.25μm | 3.45μm x 3.45μm |
| 图像输出 | 有效像素2,064(H) x 1,544(V) | 有效像素2,064(H) x 1,552(V) | 有效像素2,464(H) x 2,056(V) |
| 像素时脉 | 2TAP :85MHz 3TAP :66MHz(8bit only) | ||
| 分辨率 | 黑白 8 / 10 / 12bit、Raw彩色 8 / 10 / 12bit | ||
| 帧数 (可以通过改变垂直线的数量来加快速度） |
Base 2Tap(66MHz) : 40.2fps / Base 2Tap(85MHz) : 51.7fps / Base 3Tap : 55.6fps | Base 2Tap : 48.8fps / Base3Tap : 54.75 / 72.2fps(HSMode) | Base 2Tap(66MHz) : 25.5fps / Base 2Tap(85MHz) : 32.8fps / Base 3Tap : 35.6fps |
| 增益设定 | 0～+12db | ||
| 快门速度可变范围 | off～1/40,000s | off～1/37,000s | |
| 局部扫描 | ROI :1 area (最小4line) | ||
| 触发模式 | 固定快门触发模式、脉宽快门触发模式 | 固定快门触发模式、脉冲宽度快门触发模式 | 固定快门触发模式、脉宽快门触发模式 |
| 信号出力方式 | Camera Link Base or PoCL Base | ||
| 信号输出接口 | Camera Link / PoCL SDR26pin | ||
| 镜头支架 | C Mount | ||
| 电源、外部触发器输入 | PoCL or hirose12pin | PoCL or 12pin电源 | PoCL or hirose12pin |
| 电源电压 | 直流12V±10% | ||
| 耗电量 | Typ. 1.5W以下max. 1.8W以下 | ||
| 尺寸(不包含凸起部分) | 29mm x 29mm x 29mm | ||
| 重量 | 50g | ||
| 使用环境条件 | 温度-5～+45℃ 湿度20～85％RH 无冷凝水现象 | ||
光谱灵敏度特性
※除了镜头特性和光源特性
| 黑白 | 彩色 |
 |
 |
| SONY IMX900黑白 | SONY IMX900彩色 |
 |
 |
相机外部尺寸图
说明书下载
●ID3M系列
DOC-0088-04_ID3MCL.pdf（PDF:544kByte）
●ID5M系列
DOC-0089-04_ID5MCL.pdf（PDF:544kByte）
Software Download
Camera Link 相机软件iDule Control Panel
iDuleControl2_v031
